diy "divais" pentru fotografie macro

Da . nu am stiut cum sa ii spun si i-am zis "divais". in principiu este o chestie cu un surub care se invarte pe loc intr-o teava dreptunghiulara , si misca un cursor de tabla inainte si inapoi , pt a putea focaliza sau incadra mai bine atunci cand fotografiem in macro. de multe ori am observat ca e foarte greu de facut clarul la macro, si cel mai bine iesea daca miscam inainte si inapoi aparatul. bine inteles ca exista si de cumparat asa ceva , dar costa 300~400 de ron. si eu sunt un chitros , si de 300 de lei bag benzina la motor de ma plimb 3 luni. asa ca nu o sa dau 3~4 buli , pe un surub cu o piesa culisanta. da-l in chil pa' varza ca il fac eu singur, si l-am facut. dracovenia asta se poate prinde si pe trepied,
evident.

in principiu este cam greu de facut , dar daca ai scule si stii un pic de prelucrare metale (grele/usoare) iti iese.
ai nevoie obligatoriu de bormasina , flex (polizor unghiular) , polizor normal, pile , burghie , ciocan ( :D )
patent , etc etc chei fixe inelare, adica ar cam trebui sa ai un fel de atelier... eu am asa ceva , deci pot sa fac.
(daca vrei si am timp ,poate iti fac si tie asa ceva :P )

nu prea am ce sa explic, pt ca pozele o sa vb de la sine pt cei care se pricep cat de cat si vor sa isi faca asa ceva. proiectarea a fost un pic mai grea pt ca mie imi e lene sa desenez pe hartie ce vreau sa fac , si este un pic mai greu . dar mai demult desenam pe hartie mai intai , vedeam cum arata , si dupa aia ma apucam sa tai si sa frezez.
piesele si gaurile trebuie foarte bine aliniate (cea ce nu am prea facut eu, pt ca m-am cam grabit) pt ca daca nu sunt bine aliniate , smecheria se va bloca sau nu va functiona deloc. pe viitor o sa mai fac o sina de acest tip numai ca mai lunga si cu un motoras, care sa miste un carucior mic, pe care sa stea aparatul , pentru fotografie sau filmari de tip "time lapse" . am facut deja sina pe care sa mearga "caruciorul" si cred ca zilele viitoare ma apuc si de trasnaia aia.

deci: mare atentie la degete, ochi , pt ca flexul are super viteza si daca se intepeneste in materialul taiat , poate sa iti sara in mana sa iti taie degete sau etc rani si alte chestii nedorite. cand gauresti cu bormasina , ideal este sa prinzi piesa respectiva in menghina , pt ca daca o tii in mana s-ar putea sa iti gauresti mana , sau sa iti sara la fel din mana , cand este aproape de finalul gaurii si burghiul forteaza mai tare. cand polizezi o piesa , tine-o pe sprijinitoarea de piesa de la polizor si nu o tine contra sensului de rotire a pietrei pt ca iti sare in cap, si iti face o gaura prin care o sa iti curga materia cenusie. vezi ca sar schije si aschii si bucati fine de piatra , care iti pot intra in ochi. pune-ti niste ochelari de protectie.
daca ajungi la spital cu span de aluminiu in ochi, o sa fie ca naiba , pt ca daca era de fier , il extragea cu un magnet, dar fiind neferos cum este aluminiul , acesta nu se atrage de magnet si tre' sa te opereze. mare atentie cu aluminiul ca e cam dificil de prelucrat , in mod normal nu se taie cu flexul cu piatra de taiat metal (poti sa il tai dar e dificil ca se incarca piatra si merge greu si se blocheaza si eu am tocit o piatra intreaga de flex pe 5-6 taieturi) aluminiul se taie cu disc cu dinti marunti de metal.
considera ca ti-am spus ca e periculos sa te apuci daca nu stii foarte bine mecanica si prelucrare metale.
am uitat sa scriu de unde sa iei aceste materiale: in principiu daca esti hipstar, te duci la Hornbach. daca esti om normal ca mine, te duci la obor la targul de fiare care este in spate la sina de tren. acolo gasesti toate piesele care iti trebuie. surub lung filetat, adica bara filetata , de toate dimensiunile, profile dreptunghiulare si patrate de toate tipurile, tot felul de bucatele de fier gata taiate, si uneori si filetate cum iti trebuie tie, pt ca nu cred ca ai tarozi sa faci si filete. (eu am si tarozi, ca deh sunt dotat :P ) trebuie doar sa vrei. daca vrei poti :)

acestea fiind spuse , poze cu "divais-ul" . eu asa am crezut ca este mai simplu de facut. daca altcineva are o alta idee , il invit sa imi trimita un desen, si eu o sa il public (sau realizez) ca o varianta alternativa a cea ce am gandit eu. daca cineva vrea sa construiasca alte chestii pt domeniul foto-filmari , si are doar schema in cap, dar nu are atelier unde sa il faca , il invit la mine in atelier , unde intr-o atmosfera cu basi de vibefm, il putem construi.

in postarea urmatoare o sa public un "mega-blitz" pe care o sa il fac intr-o carcasa mare de proiector , pt ca am un tub cu descarcare in gaz inert , care este destul de mare , si nu am ce face cu el. decat sa stea degeaba intr-o cutie , mai bine , hai sa fac un giga-blitz. el este pe jumatate facut , pt ca acum vreo 19 ani cand ma duceam cu muzica la baierame prin cartier , imi facusem eu singur un stroboscop super puternic (la care s-a curentat un tov. Catalin pt ca l-a mancat in cur sa puna mana pe stroboscop si eu pe vremea aia nu prea izolam firele de curent :)) ) , ca sa fie baieramul maxim. (imi facusem si niste boxe de 200wati reali...si un amplif. fortos facut tot de mine, si faceam un tambalau mega cu luminile si boxele mele :))) )

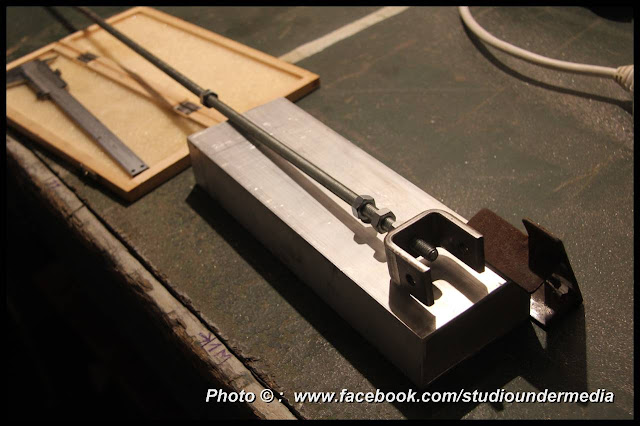

se taie o buca' de profil din aluminiu dreptunghiular cu grosimea peretelui de 2mm si lungime vreo 20cm
se taie si din bara filetata vreo 60 de cm.

se inlatura bavurile si se fac masuratorile pe unde o sa vina fantele si gaurile
se zgarie semne cu un cui sau un dorn ( sau cum zicea tataia spitzanhamar, asa se spune in germana la dorn, a invatat in lagar la nemti :P )

se gaseste sau se face o piesa ca asta din imaginea de mai jos , cu 2 gauri filetate. (nu trebuie cu 3 cum e asta , dar eu asta am gasit-o prin fieratanii, asa cu 3 gauri, dar in mod normal trebuie numai una sus si una in lateral. filetul este de 8mm.


se mai masoara o data si se mai traseaza pana suntem siguri ca taiem unde trebuie.


se fac 2 santuri ca in imaginea de mai jos, cu latimea de aproximativ 3 mm. trebuie sa fie la aceasi distanta si inaltime , super paralele , pt ca pe ele o sa culiseze o alta piesa.


pisea care culiseaza pe santuri in fata si in spate.


surubul de ghidaj al piesei culisante si tot pe acelasi surub se prinde si tabla pe care o sa stea aparatul foto.



se mai traseaza inca o fanta , tot pe centru , unde culiseaza surubul . nu trebuie prea lunga pt ca acea fanta foloseste si la limitarea cursei.


se prinde surubul lung ,cu 2 piese gaurite , care sa il tina centrat , si de asemenea se pun cate 2 piulite la fiecare capat , stranse cu contrapiulita ca sa nu alunece ingineria de surub la vale.


piesa care vine in partea cealalta tot asa cu contra-piulite . si aici se poate pune o tabla sub forma de U cum este in partea cealalta , dar eu piesa asta am gasit-o , deja cu un surub sudat.

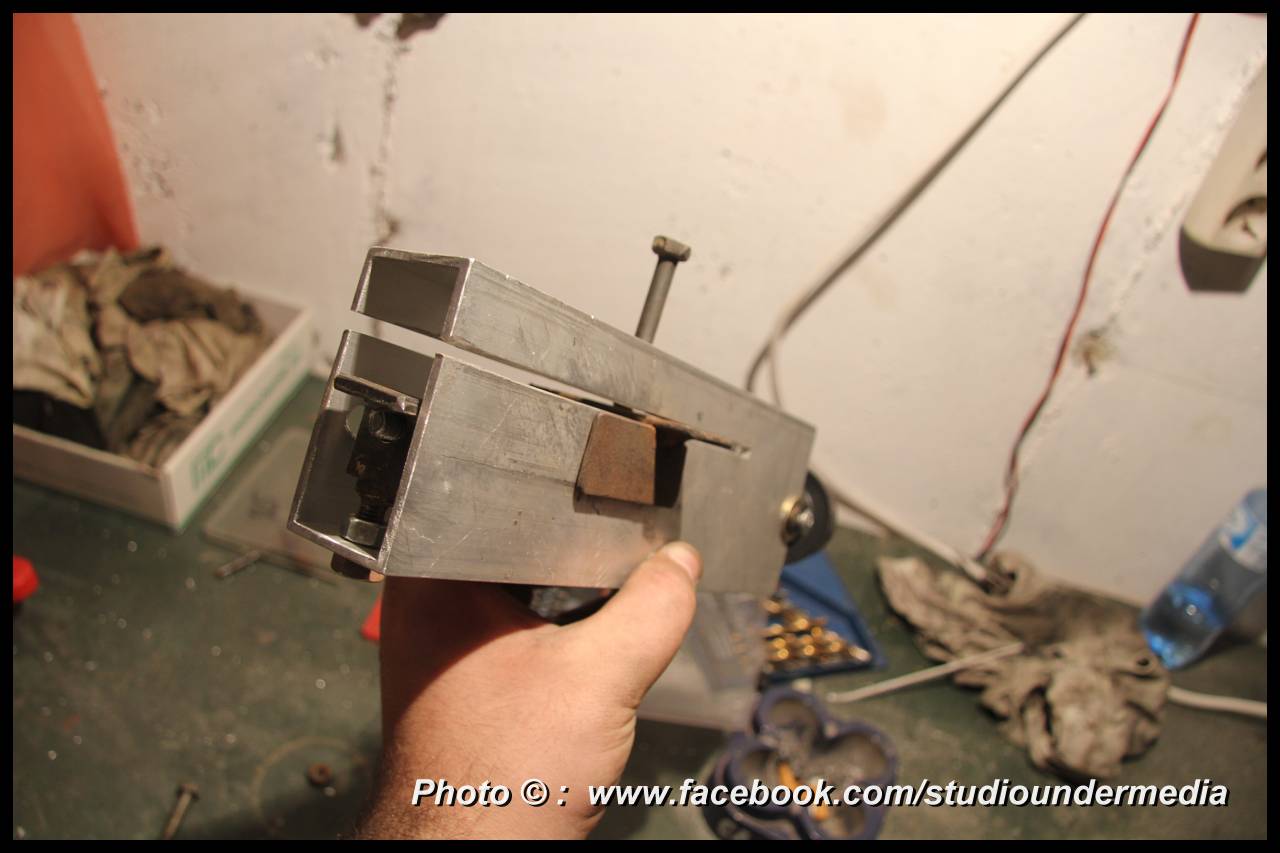

piesa culisanta , in santul ei.


ingineria .... i-am pus si o rotita dintata, pt ca poate pe viitor vreau sa ii pun un motoras...nu stiu... :)) da sa fie.



"divais-ul" cu placa de tabla pe care vine fixat aparatul foto.




hai ca e simplu , ai inteles cum functioneaza... invarti de robinetul din capat si surubul se invarte , miscand inainte sau inapoi , piesa mobila pe care este fixat aparatul foto.





simplu nu? ia fa si tu unul asemanator sau mai bun.... :PPPP :DDDD
