Inflacarati de aceste descoperiri, am zis, trebuie sa aflam si noi cum a facut. Tipul cere 100 euroi pt a iti "moda" statia. Ii trimiti statia si 100 de euro, si el ti-o modifica. Omul este serios, si arhicunoscut in domeniul TETRA, deci nu se pune problema ca e un shnapan, si nu iti mai trimite statia inapoi. Dar noi chitroshi din fire, am vrea sa rezolvam noi problema. De fapt tipul cere 60 euro, dar cu drum dus intors, ajungi la 100 aprox.
Acuma noi am pus problema cum se face marirea de ce vrem noi: hardware sau software?
si de aici a inceput o adevarata nebunie... pe care o sa o gasiti mai jos sub forma de poze si asa zise explicatii...pt ca e foarte greu sa explici ceva ce nici tu nu prea intelegi bine.
Toate testele le-am facut cu masurarea RSSI-ului, in mai multe conditii identice: fara antena, cu antene la 1,5metri , in anume pozitii limita de unde se prindea semnal de la repetor, per total toate cele 4 conditii, au avut ca scop cresterea si imbunatatirea semnalului fata de conditia precedenta, cu setarile nemodificate in CP .
Toate modificarile au fost facute in CP-LAB-mode, la campurile hexadecimale, cu setarea decimal.
Atentie sa nu modificati ceva in hexa din greseala!!! Faceti backup la cp, si apoi inca o copie de siguranta pe care lucrati cu salvare "save as-alt nume 2-3-4" .
Toate modificarile le-am facut ghidandu-ma dupa experientele anterioare cu programare si setari facand deductii logice, si extrapoland parametrii.
ce s-a mai gasit pe net:
https://www.finetopix.com/showthread.php/50651-Motorola-MTM800E-RF-Power-Uplift
The Low Noise Offset Direct Conversion Transmitter (LNODCT) U5803 performs the following
tasks:
• up converts the baseband I and Q modulation waveform to the transmitter operating
frequency,
• controls power output, and
• cancels power amplifier distortion products created by non-linearities in the RF power
amplifier output stage.
The differential base-band signals from the ADDAG are input into the LNODCT on pins 58 – 61
(BINQB, BINQ, BINIB and BINI). The baseband I and Q waveforms are passed through a variable
attenuator and then they are summed with the down-converted I & Q feedback signal. The baseband
signal is then amplified and sent to the up-mixer. The up-mixer consists of two mixers, one for
the I channel and the other for the Q channel. The split I & Q LO signal is mixed with the base-band
I & Q signals to produce an I and Q modulated signal at RF frequency. The signal is then output differentially on pins 51 and 52 (RFOUTB, RFOUT), where the differential RF signal is converted to a
single-ended unbalanced output by means of BALUN L5807. The output signal from the BALUN is
applied to the RF Power Amplifier.
RF Power Amplifier
The RF Power Amplifier consists of attenuator R5830, R5831, R5832, pre-driver IC U5401, driver
transistor Q5421, and output transistor Q5431. The overall RF gain of the power amplifier string is
fine tuned by the BIAS1 voltage from the controller, which is applied to VCNTRL pin 1 on pre- driver
U5401. The BIAS1 signal is buffered by amplifier Q5501. The operating bias point of driver Q5421
and PA Q5431 is set by BIAS2 and BIAS3 respectively, buffered by Q5521 and Q5542.
Directional Coupler and RF Feedback Path
A directional coupler exists at the RF PA output, and is used to pass the signal to the Antenna
Switch and sample the signal thus providing the necessary feedback for the linearization and feedback
correction. The sampled signal is routed via attenuator R5453, R5454, R5455 and the BALUN
L5812 to the LNODCT (pin 37, RFIN, pin 36, RFINB). Internally to the LNODCT, the RF feedback
signal is mixed down to base-band in a quadrature down mixer, and summed with the base-band
input signal to provide cancellation of modulation distortion generated in the power amplifier.
Antenna Switch
The RF signal from the Directional Coupler is applied to PIN diode D5451. This PIN diode is turned
on during the transmission time slot, to route the transmitter output signal to the harmonic filter
(C5462-6467, L5461, and L5462), and from there on to the antenna connector. During the transmit
time slot, pin diode D5551 is also turned on, preventing power from the transmitter from reaching
the receiver LNA. During receive time slots, PIN diodes D5451 and D5551 are OFF, allowing receive
signals to pass from the antenna connector through the harmonic filter, through L5452, and on to the
receiver input preselector.
Harmonic Filter
From the antenna switch the signal is routed to the harmonic filter, consisting of C5462-6467,
L5461, and L5462. The filter is required to attenuate transmitter harmonics during transmit mode,
and leakage of local oscillator harmonics during receive mode.
valori gasite pe net intr-un pdf. (se poate vedea pe grupul de FB, la sectiunea files)

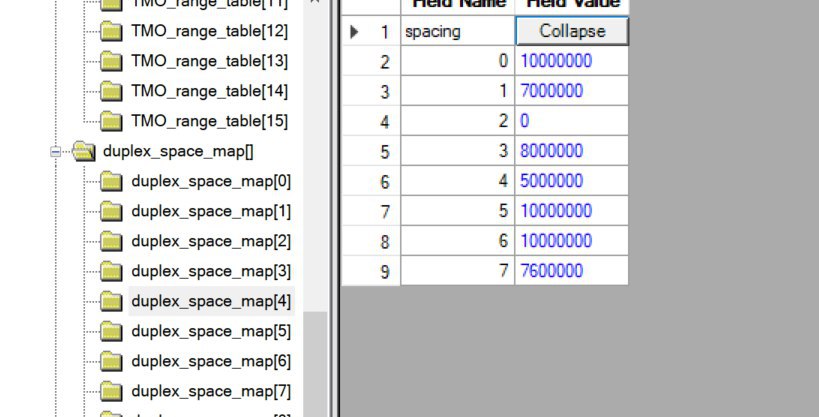

asta cu duplex space map, trebuie incercata si testata:)
am constatat ulterior, noi cei din grupul de whatsup TETRA, ca anumite valori ar fi un pic gresite in pdf. Eu inca nu am descifrat pdf-ul, pt ca e scris in limba germana, si trebuie sa apelez la sotie. :D (care stie germana la perfectie :D )
Ce am facut eu?
Primul considerent: Latimea de "lucru" 380-430 nu cred ca era ok, care dupa capul meu are frecv de functionare buna, in mijlocul "ecartului" , adica 410 (fiind 5 mega latimea de lucru) retranslatat in 429-433, unde jumatea fiind la 431 unde ne intereseaza.

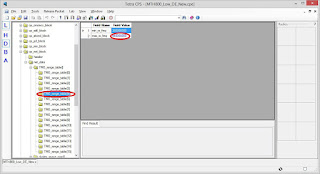

La fel pe acelasi principiu, am gasit in CP "latimi de lucru" impartite pe mai multe segmente. Segmente denumite "range table 1/2/3/4/5/etc". Aceste range table-uri au inauntru mici segmente de banda: 380Mhz, 390Mhz,400Mhz ,410Mhz,420Mhz,430Mhz . Problema mea e ca as muta tot ce este "interesant pt noi ca frecv" in range table 1 sau 2 (ori eventual 3) pt ca am impresia ca pe undeva s-ar putea sa nu tina cont de range table 5. fiind gen cum e metric-ul la retele de calculatoare.
Foarte important campul TCXO. Gasiti explicatii in poze. Eu dispun de doua statii identice mth800, si am putut compara fisierele initiale de la una, cu cealalta. Cea care era pe default la TCXO, avea receptia? putin, foarte putin, mai slaba. (insensibila)
Valorile RSSI de control, si cele la care s-a observat imbunatatire, sunt urmatoarele:
pt statia cu ISSI 313, despre care am dedus prin diverse teste tipic radioamatoricesti ca este mai "surda" un pic, dar emite cu o putere mai mare, decat a doua statie cu ISSI 311:
- valoare rssi fara antena, la 1,5m dist fata de tx 311 fara cp modificat = -60dB
- valoare rssi fara antena, la 1,5m dist fata de tx 311 cu cp modificat = -54dB
-val rssi cu mana pe antena tx la 1,5m fara mod= -70dB
-val rssi cu mana pe antena tx la 1,5m cu mod= -65/64dB
-....................................................fara mod= -1/0dB
-val rssi cu antenele la 1,5m cu modificare = 4dB
a doua statie cu issi 311, pare mai sensibila pe receptie, dar emite cu putere ceva mai mica decat 313.
Aceste diferente sunt foarte mici intre ele, de ordinul a 1dB, si le-am obs eu asa ca un "fin cunoscator".
- valoare rssi fara antena, la 1,5m dist fata de tx 313 fara cp modificat = -58dB
- valoare rssi fara antena, la 1,5m dist fata de tx 313 cu cp modificat = -52/51dB
-val rssi cu mana pe antena tx la 1,5m fara mod= -65dB
-val rssi cu mana pe antena tx la 1,5m cu mod= -60dB
-....................................................fara mod= 0dB
-val rssi cu antenele la 1,5m cu modificare = 6dB
pe repetor intr-o zona cu semnal stabil spre minim 311 primea semnal -95, iar 313 primea semnal cu -100
Inca o data, inainte de a va apuca de modificari, asigurati-va ca ati inteles procedura, si intelegeti ceea ce modificati acolo. Nu modificati doar pt ca vi se pare. Orice modificare ar trebui sa aiba o argumentare logica, si facuta dupa anumite deductii, sau analogii. Ganditi-va, cei care stiti, ca la sah sau ca la cuvinte incrucisate/integrame, sudoku, etc. Aparent tabelele si cifrele prezente nu au vreo legatura cu ceea ce cunoastem in mod clasic la niste statii de emisie receptie. Multe valori, sunt valori arbitrare cu mare atentie alese de fabricant. Acolo e super recomandat sa nu umblii. Si aici ma refer la meniul de service de la Yaesu FT897, care are cateva campuri de cifre care se decalibreaza de la reflectata prea mare in scurte, si busheste squelci-ul in banda de 2M si 70cm, https://radiofarafiltru.blogspot.com/2013/12/defecte-statie-yaesu-ft897-fault.html

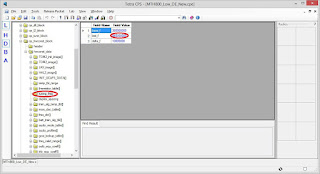

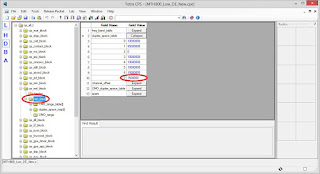

si acum crema de pe tort: pozele cu ce trebuie sa modificati in statiile tetra, pt a observa o crestere vizibila a RSSI-ului. (a da, si va rog pe voi cei care dispuneti de tetra, mai faceti si voi asa din cand in cand cate un "maraton" de discovery, si sapati prin statii... Ajuta si sa gasiti informatii, chiar ambiguue, pt internet, dar as vrea si eu ceva palpabil...pt ca pana acuma, cam numai eu mi-am spart capul cu zgarmat in CP-uri... Faceti si voi partea voastra reciproca... ;) )
cp-urile vi le dau la cerere pe email pt cacontin "sensitive data" :)
Mai jos gasiti tot felul de print screenuri cu ce ne-am batut capul pana am reusit sa configuram statiile si repetorul TETRA din Bucuresti.
PT MESAJE GRUP SETARE: "mail to group=1"
La mth800: daca setarea la display "extended status....." este activa,
va va disparea iconita verzulie de sus care reprezinta acoperirea
repetorului.
Schimbare de carcasa la un MTH800😊 In afara faptului ca trebuie sa fii atent cum pui mana pe placi (apucate de margine ca sa nu atingi smd-urile) si atentie la cele 3 panglici care trebuie decuplate cu atentie, foarte greu nu e. Este mult mai simplu ca la un GP sau alte portabile Motorola mai vechi. Sunt 6 suruburi de desfacut. Atentie la pozitia microfoanelor si a difuzoarelor, deoarece sunt cu contacte concentrice pe cablaj si aranjarea necorespunzatoare duce la contact aiurea si nu vor functiona. Edit: mufa sma a fost data jos, pt ca avea pusa de mine o antena pe sma. Acum are antena originala motorola cu contact pe tablita.
avem si un grup de facebook, unde postam diverse resurse related tetra. https://www.facebook.com/groups/rotetra/ insa grupul se adreseaza numai radioamatorilor cu indicativ. Daca nu aveti indicativ de radioamator, ne pare rau, dar nu veti fi acceptat in grup.
aici e ce s-a bobinat demult in mod clasic in CP-uri, de pe vremea cand ne miram ca reusim cu niste setari varza, sa ne auzim...
https://radiofarafiltru.blogspot.com/2019/04/pai-cand-faceam-noi-repetoare-altii-se.html
